Aké typy hlbokých kresliacich častí existujú a aké sú ich funkcie?

Hlboké kresleniesú duté časti vyrobené z kovových plachiet cez jednu alebo viac hlbokých pečiatok kresby. Pozoruhodnou vlastnosťou je, že hĺbka je väčšia ako priemer (alebo šírka). Bežné typy a funkcie zahŕňajú:

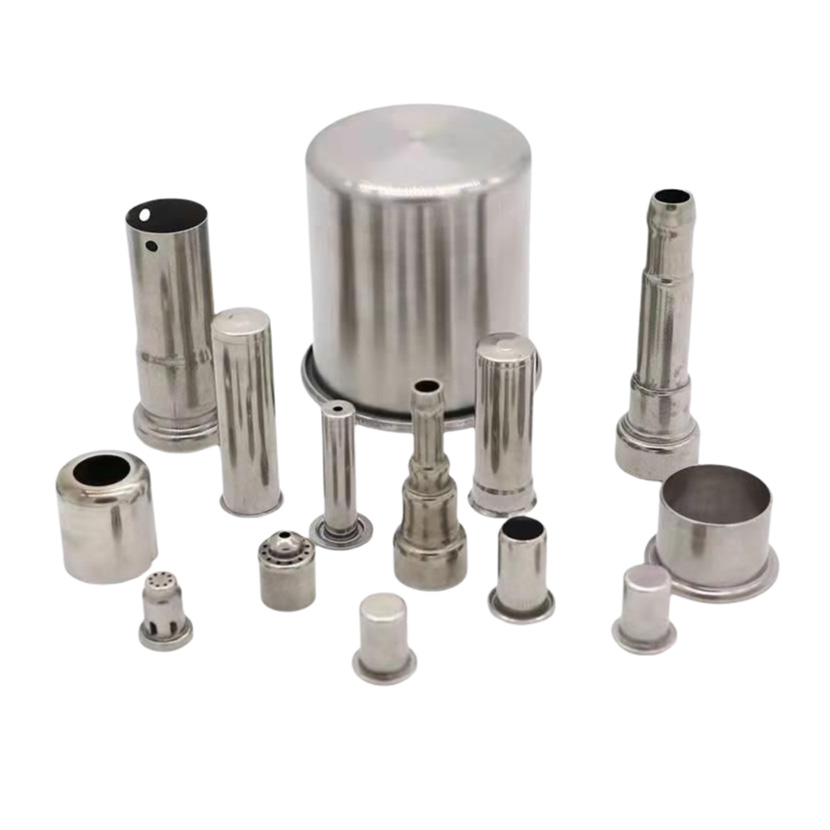

Valcovité časti (ako sú plechovky, vložky pohárov termos): používané hlavne pre nádoby, ktoré si vyžadujú rovnomernú hrúbku steny, dobré tesnenie, schopné odolať vnútornému tlaku alebo poskytnúť úložný priestor a majú ľahké aj pevné výhody.

Štvorcové/obdĺžnikové časti (napríklad škrupiny batérií, niektoré plášťové plášťa elektrického spotrebiča): bežne viditeľné v štruktúre obalu/kontajnmentu elektronických zariadení alebo priemyselných komponentov, ktoré uľahčujú pravidelné usporiadanie vnútorných komponentov a zároveň poskytujú mechanickú ochranu a rovinnosť vzhľadu.

Špeciálne časti v tvare (ako sú autá lampy, zložité zakrivené povrchové kryty): prispôsobené zefektívnené alebo funkčné požiadavky na štýl špecifických produktov (ako sú automobilové časti, panely domáceho spotrebiča), s estetikou a priestorovým porovnávaním.

Časti prírub (nakreslené časti s prírubami, ako sú sedadlá potrubia): Príruby poskytujú povrchy spojenia alebo výstuže (ako sú upevnenie skrutky, zváracie rozhrania), vhodné na zostavenie potrubných systémov alebo častí.

Vstupné časti (časti v tvare sudov s viacúrovňovým zmenám priemeru, ako sú napríklad kryty valca): spĺňajú požiadavky viacvrstvových štruktúr alebo segmentovaných funkcií (ako je skladovanie kvapaliny, segmentovaná inštalácia) a jednostupňové formovanie znižuje zváracie alebo montážne procesy.

Hlboké kresleniesa široko používajú v automobiloch (palivové nádrže, ropné panvice), domáce spotrebiče (vložky, škrupiny), balenie (kovové plechovky), elektroniku (tienenie kryty batérií) a ďalšie polia s výhodami jednostranného formovania, vysokého využitia materiálu, dobrého pevnosti a silného tesnenia, dosiahnutia ľahkej hmotnosti, efektívnej produkcie a funkčnej integrácie.

Hlboké kreslenieVšeobecne slúži modernému priemyslu s jeho jedinečnými výhodami procesu. Tento typ častí výrazne zlepšuje pevnosť materiálu deformáciou za studena, dosahuje rovnaké požiadavky na tlak na tenšie materiály a výrazne znižuje hmotnosť produktu. V automobilovom poli sa palivové systémy, komponenty výfukových plynov a kryty prevodového systému spoliehajú na ich vysokopredné tesnenie; Obalový priemysel sa používa vo vzduchotesných nádržiach (ako sú rozprašovacie plechovky a plechovky s potravinami), aby dali plnú hru svojej funkcii bariéry proti preniknutiu. Z hygieny a trvanlivosti ich jednodielneho formovania ťaží aj sterilné nádoby v zdravotníckych pomôckach, vložkách domácich zariadení a hardvérových zariadeniach (napríklad riadu z nehrdzavejúcej ocele).

Vysoká účinnosť výrobného procesu je obzvlášť vynikajúca. Jedna pečiatka môže dokončiť zložité geometrické tvary a pomocou automatizovaných výrobných liniek je možné dosiahnuť vysokorýchlostný výstup desiatok kusov za minútu. Zároveň miera využitia materiálu v procese hlbokého výkresu zvyčajne presahuje 70%. Prostredníctvom primeraného usporiadania sa miera šrotu výrazne zníži a náklady sa efektívne komprimujú vo veľkej výrobe. Stala sa nenahraditeľnou základnou technológiou na výrobu presných kovových škrupín.
