Odlievanie tela pneumatického ventilu: Ako technológia odlievania tvaruje spoľahlivé komponenty pneumatického riadenia

V pneumatickom systéme ľudia často venujú pozornosť valcom, pohonom a regulačným ventilom, aleteleso ventilusám o sebe je komponent, ktorý ticho podporuje celý proces regulácie prúdenia vzduchu.

Teleso pneumatického ventilu nemusí byť zvonka komplexne vyzerajúcou súčasťou, ale jeho vnútorné priechody, tesniace plochy, kvalita materiálu a rozmerová presnosť priamo ovplyvňujú výkon kompletnej zostavy ventilu.

Ako výrobca zaoberajúci sa výrobou presných kovových komponentov chápeme, že teleso ventilu nie je len kovové puzdro. Ide o časť nesúcu tlak, ktorá potrebuje vyvážiť pevnosť, presnosť obrábania, dizajn prúdenia vzduchu a konzistenciu výroby. Technológia odlievania poskytuje efektívny spôsob vytvárania telies ventilov so zložitými vnútornými štruktúrami pri splnení priemyselných požiadaviek.

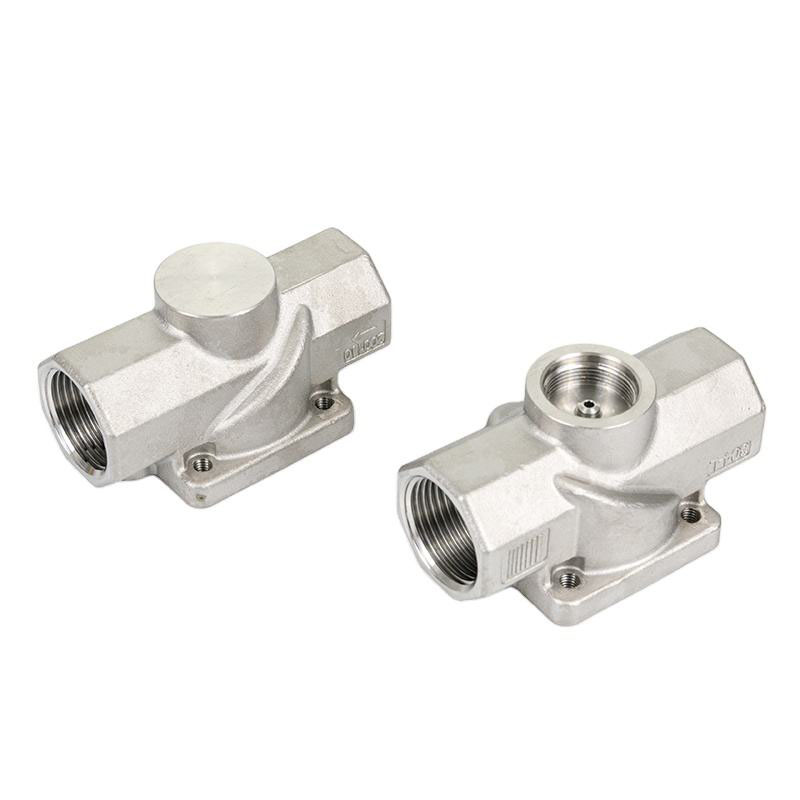

Čo je odlievacie telo pneumatického ventilu?

A Casting telo pneumatického ventiluje hlavnou súčasťou puzdra pneumatického ventilu vyrobeného procesom odlievania.

Medzi jeho primárne funkcie patrí:

Na rozdiel od jednoduchých kovových blokov, ktoré sú opracované do tvaru, sú liate telesá ventilov tvorené nalievaním roztaveného kovu do špeciálne navrhnutej formy. To umožňuje výrobcom vytvárať zložité tvary a vnútorné kanály, ktoré môžu byť náročné alebo nákladné na výrobu tradičnými metódami obrábania.

Po odliatí sa zvyčajne vykonávajú dodatočné procesy, ako je obrábanie, povrchová úprava a kontrola, aby sa dosiahli požadované rozmery a výkon.

Prečo sa odlievanie používa pre telesá pneumatických ventilov?

Teleso ventilu je zvyčajne navrhnuté s viacerými vzduchovými kanálmi, montážnymi otvormi a tesniacimi oblasťami. Výroba týchto štruktúr si vyžaduje efektívnosť a presnosť.

Casting ponúka niekoľko praktických výhod.

Vhodné pre zložité vnútorné konštrukcie

Teleso pneumatického ventilu často obsahuje vnútorné kanály prúdenia vzduchu, ktoré určujú, ako sa stlačený vzduch pohybuje systémom.

Pomocou odlievania môžu výrobcovia vytvárať komponenty takmer čistého tvaru, ktoré už pred obrábaním obsahujú základnú štruktúru.

To pomáha znižovať plytvanie materiálom a zlepšuje efektivitu výroby, najmä pri komponentoch s komplikovanou geometriou.

Lepšia efektivita výroby pre dávkovú výrobu

Pre priemyselné pneumatické zariadenia sa ventilové telesá často vyrábajú vo veľkých množstvách.

V porovnaní s výrobou každej časti z masívneho kovu obrábaním môže odlievanie skrátiť čas spracovania a zlepšiť konzistenciu medzi dávkami.

Vďaka tomu je odlievanie vhodné pre aplikácie vyžadujúce stabilnú dodávku a opakovateľnú kvalitu.

Flexibilné možnosti materiálu

Rôzne pneumatické aplikácie vyžadujú rôzne materiálové charakteristiky.

Bežné materiály používané na liate telesá ventilov môžu zahŕňať:

Výber materiálu závisí od faktorov, ako sú prevádzkové prostredie, tlakové požiadavky, korózne podmienky a úvahy o hmotnosti.

Kľúčové faktory ovplyvňujúce kvalitu liateho telesa pneumatického ventilu

Hoci odlievanie poskytuje výrobné výhody, konečný výkon závisí od mnohých detailov.

Kvalita odlievacieho materiálu

Materiál priamo ovplyvňuje:

Napríklad ľahké telesá ventilov z hliníkovej zliatiny sa často vyberajú, keď je dôležité znížiť hmotnosť, zatiaľ čo možnosti z nehrdzavejúcej ocele môžu byť preferované pre prostredia vyžadujúce silnejšiu odolnosť proti korózii.

Kvalita vnútorného odliatku

Teleso ventilu potrebuje relatívne hustú vnútornú štruktúru.

Možné chyby odliatku, ako napríklad:

môže ovplyvniť výkon a spoľahlivosť tesnenia, ak nie je správne kontrolované.

Preto je kontrola procesu odlievania dôležitou súčasťou výroby telesa ventilu.

Presnosť obrábania

Odliatok vytvára základný tvar, ale mnohé kritické oblasti stále vyžadujú opracovanie.

Medzi dôležité oblasti obrábania zvyčajne patria:

Aj malé rozmerové rozdiely môžu ovplyvniť presnosť montáže a výkon ventilu.

Povrchová úprava

V závislosti od aplikácie môžu liate telesá pneumatických ventilov vyžadovať povrchové úpravy na zlepšenie vzhľadu, odolnosti proti korózii alebo životnosti.

Bežné procesy zahŕňajú:

Bežné aplikácie odlievacích telies pneumatických ventilov

Odlievacie telesá pneumatických ventilov sa široko používajú v rôznych priemyselných odvetviach, kde sa vyžaduje ovládanie stlačeného vzduchu.

Zariadenia priemyselnej automatizácie

Automatizačné systémy sa pri pohybe a ovládaní vo veľkej miere spoliehajú na pneumatické komponenty.

Telesá ventilov sa bežne vyskytujú v:

Výrobné zariadenia

Mnoho výrobných strojov používa pneumatické systémy, pretože poskytujú rýchlu odozvu a spoľahlivú prevádzku.

Liate telesá ventilov sa používajú vo vnútri rôznych pneumatických riadiacich jednotiek na riadenie prúdenia vzduchu.

Automobilové výrobné linky

Automobilové závody používajú pneumatické systémy na:

Stabilný výkon ventilu je dôležitý pre udržanie efektívnosti výroby.

Zariadenia na balenie a spracovanie potravín

Pneumatické ventily sú tiež bežné v baliacich strojoch, pretože systémy stlačeného vzduchu môžu poskytnúť čisté a flexibilné ovládanie pohybu.

Požiadavky na materiál telesa ventilu a povrch sa môžu líšiť v závislosti od pracovného prostredia.

Ako sa vyrába odlievacie telo pneumatického ventilu?

Aj keď sa procesy líšia v závislosti od dizajnu a materiálu, výroba zvyčajne zahŕňa niekoľko etáp.

Príprava formy

Prvým krokom je vytvorenie formy na základe konštrukcie tela ventilu.

Forma určuje základný tvar a vnútornú štruktúru odliatku.

Odlievanie kovov

Roztavený kov sa naleje do formy a nechá sa stuhnúť.

Počas tejto fázy kontrola teploty a riadenie procesu ovplyvňujú konečnú kvalitu odliatku.

Čistenie a kontrola

Po vybratí odliatku z formy sa odstráni prebytočný materiál a povrch sa vyčistí.

Výrobcovia potom kontrolujú odliatok z hľadiska vzhľadu a konštrukčnej kvality.

CNC obrábanie

Presné oblasti sú opracované podľa požiadaviek výkresu.

Tento krok zaisťuje presnú montáž s ostatnými pneumatickými komponentmi.

Záverečné testovanie

V závislosti od požiadaviek aplikácie môže kontrola zahŕňať:

Odlievanie tela pneumatického ventilu vs. opracované telo ventilu

Oba spôsoby majú svoje výhody. Vhodná výrobná metóda závisí od zložitosti konštrukcie, množstva, materiálu a požiadaviek na výkon.

Budúci vývoj výroby telesa pneumatických ventilov

S rastom priemyselnej automatizácie sa pneumatické komponenty posúvajú smerom k menšej veľkosti, vyššej účinnosti a lepšej spoľahlivosti.

Budúca výroba tela ventilu sa môže zamerať na:

So spresňovaním priemyselných zariadení sa požiadavky na kvalitu telesa ventilu budú naďalej zvyšovať.
